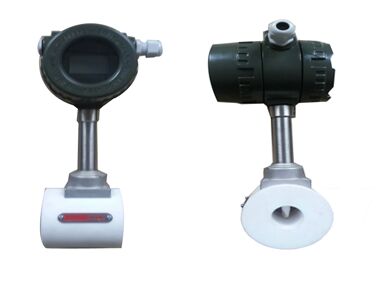

防腐型渦街流量計

1 簡介

分體式渦街流量計便是依據卡門旋渦原理進行封閉管道流體流量測量的新型流量計。因其具有良好的介質適應能力，無需溫度壓力補償即可直接測量蒸汽、空氣、氣體、水、液體的工況體積流量，配備溫度、壓力傳感器可測量標況體積流量和質量流量，是節流式流量計的理想替代產品。

2 技術參數

◆測量介質：氣體、液體、蒸氣

◆連接方式：法蘭卡裝式、法蘭式、插入式

◆口徑規格法蘭卡裝式口徑選擇 25,32,50,80,100

◆法蘭連接式口徑選擇 100,150,200

◆流量測量范圍正常測量流速范圍雷諾數1.5×104～4×106；氣體5～50m/s; 液體0.5～7m/s

正常測量流量范圍液體、氣體流量測量范圍見表2；蒸氣流量范圍見表3

◆測量精度 1.0級 1.5級

◆被測介質溫度:常溫–25℃～100℃，高溫–25℃～150℃ -25℃～250℃

◆輸出信號脈沖電壓輸出信號高電平8～10V 低電平0.7～1.3V

◆脈沖占空比約50%,傳輸距離為100m

◆脈沖電流遠傳信號 4～20 mA,傳輸距離為1000m

◆儀表使用環境溫度:-25℃～+55℃ 濕度:5～90% RH50℃

◆材質 不銹鋼, 鋁合金

◆電源 DC24V或鋰電池3.6V

◆防爆等級本安型iaIIbT3-T6，防護等級 IP65

3 渦街流量計產品選型

代號	通徑	流量范圍㎡/h
LUGB-25	DN25	1~10（液體）			25~60（氣體）			蒸汽流量請查看說明書，DN300以上推薦使用插入式渦街流量計
LUGB-32	DN32	1.5~18（液體）			15~150（氣體）
LUGB-40	DN40	2.2~27（液體）			22.6~150（氣體）
LUGB-50	DN50	4~55（液體）			35~350（氣體）
LUGB-80	DN80	9~135（液體）			90~900（氣體）
LUGB-100	DN100	14~200（液體）			140~1400（氣體）
LUGB-150	DN150	32~480（液體）			300~3000（氣體）
LUGB-200	DN200	56~800（液體）			550~5500（氣體）
	代號	功能1
	N	無溫壓補償
	Y	有溫壓補償
		代號	輸出型號
		F1	4-20mA輸出（二線制）
		F2	4-20mA輸出（三線制）
		F3	RS485通訊接口
			代號	被測介質
			J1	液體
			J2	氣體
			J3	蒸汽
				代號		連接方式
				L1		法蘭卡裝式
				L2		法蘭連接式
						代號	功能2
						E1	1.0級
						E2	1.5級
						T1	常溫
						T2	高溫
						T3	蒸汽
						P1	1.6MPa
						P2	2.5MPa
						P3	4.0MPa
						D1	內部3.6V供電
						D2	DC24V供電
						B1	不銹鋼
						B2	碳鋼

4 渦街流量計優點

LUGB-智能渦街流量計的最大優點是抗振性能特別好，無零點漂移，可靠性高。
    通過長時間對渦街流量計進行的大量波形分析和頻譜分析，富沃得設計出了最佳的探頭形狀、壁厚，高度、探頭桿直徑及與之相配套的壓電晶體，采用先進的數控車床進行加工，確保加工的同軸度和光潔度等技術參數，配合特殊的工藝處理，從而最大限度的克服渦街流量計存在的固有自振蕩頻率對信號的影響這個通病。這是富沃得公司在制作渦街流量計方面的技術獨特優勢，使得富沃得公司出廠的渦街流量計具有量好的抗振動能力。
    ②渦街流量計的傳感器的通用性很強，從而使傳感器具有良好的互換性采用先進數控設備加工傳感器的表體和旋渦發生體等，確保加工精度，從而使零部件（特別是旋渦發生體）的通用性強，從而真正做到不會因零部件的更換而影響傳感器的重復性和精度；能產生強大而穩定的渦街信號。
    ③結構簡單牢固，無可動部件，可靠性高，使用維護方便。
    ④檢測元件不與介質接觸，性能穩定，使用壽命長
    傳感器采用檢測探頭與旋渦發生體分開安裝，而且耐高溫的壓電晶體密封在檢測探頭內，不與被測介質接觸，所以渦街流量計具有結構簡單、通用性好和穩定性高的特點。
    ⑤輸出與流量成正比的脈沖信號或模擬信號，無零點漂移，精度高，方便與計算機聯網
    ⑥測量范圍寬，量程比可達1：10
    ⑦渦街流量計測量體積流量時不需補償，渦街輸出的信號實際上是與流速成線性關系的，也就是與體積流量成正比。壓力和溫度補償?shù)哪康氖菫榱说玫搅黧w的密度，乘以體積流量就得到質量流量，若測量氣體的體積流量就不需要補償了。
    ⑧壓力損失小。
    用口徑DN50的渦街流量計測量可燃?xì)怏w的流量，若管道內的最大流量Qmax ＝200m3/h時，傳感器的壓力損失是：△P ＝1.08×10-6 ρv2（kPa）= 0.605 KPa
    ⑨在一定的雷諾數范圍內，流量特性不受流體壓力、溫度、黏度、密度、成分的影響，僅是與旋渦發生體的形狀和尺寸有關。
    ⑩應用范圍廣，蒸汽、氣體、液體流量均可測量。
渦街流量計的技術參數
●測量流體：飽和蒸汽、過熱蒸汽、氣體、液體（避免多相流）
●測量準確度及重復性：

測量流體	準確度	重復性
氣體（含蒸汽）	1.0級	0.33%
液體	1.5級	0.5%

●測量范圍

測量流體	流速下限（m/s）	流速上限（m/s）
氣體（含蒸汽）	7	70
液體	0.7	7

●額定壓力：1.6MPa、2.5MPa、6.3MPa
●流體溫度：-40℃～250℃（普通型），100℃～350℃（普通型）
●結構類型：一體型渦街流量計
●結構材質

部件名稱	材質
傳感器表體	304不銹鋼、316不銹鋼
旋渦發生體	304不銹鋼、316不銹鋼
檢測探頭	316L
連桿	304不銹鋼
散熱器	鋁合金
墊片	耐高溫石棉墊、丁晴橡膠墊片、石墨墊片

●工作電源

第一種電源方式	3.6V鋰電池供電（就地顯示型）
第二種電源方式	24VDC（或12VDC）
第二種電源方式	24VDC（或12VDC）或3.6V鋰電池供電雙電源供電

●輸出信號：脈沖輸出、4～20mA 電流輸出，RS485通訊等三種輸出可供選擇
●電氣接口：M20*1.5
●防護等級：IP65
●表體處理：傳感器表體采用不銹鋼噴砂，放大器外殼采用噴塑。
●環境溫度：-35℃～60℃（無LCD）、-5℃～60℃（帶LCD）
●相對濕度：5%～95℃

LZZ系列指針顯示機械式金屬管浮子流量計304/316/防腐型

防腐型金屬管浮子流量計

¥2800

防爆型金屬管浮子流量計

¥1700

金屬轉子流量計選型

金屬轉子流量計價格

¥900

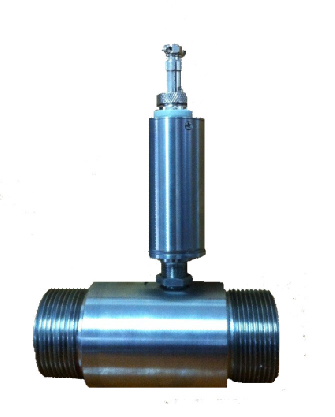

脈沖輸出渦輪流量計
